Оснастка удаления отходов

Наше предложение по оснастке удаления отходов включает в себя перечисленные ниже продукты и технологические решения.

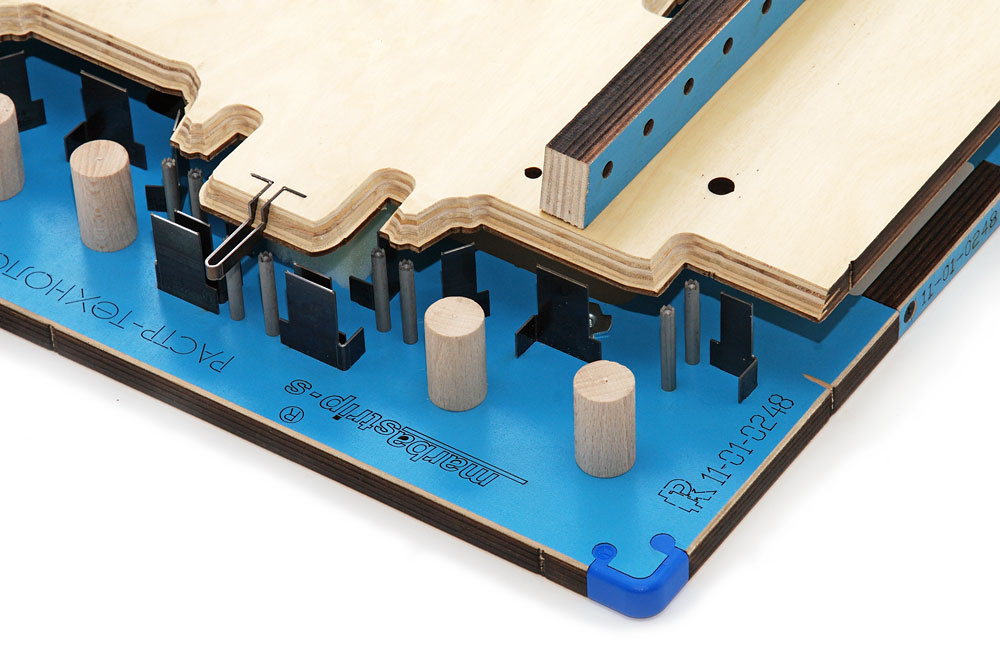

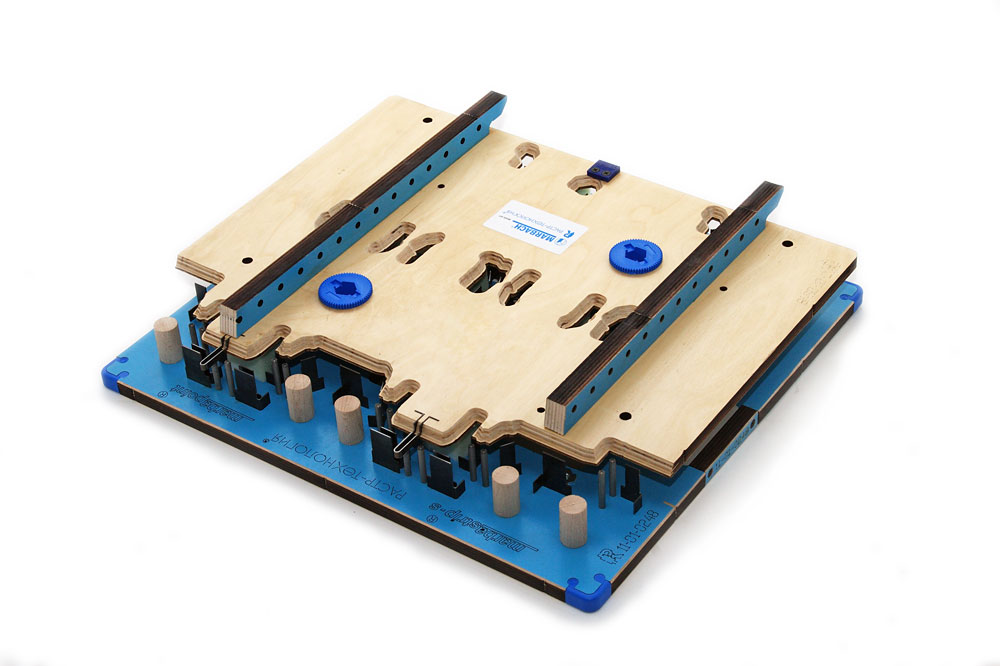

Технология marbastrip®®–s

В 1991 году компания Marbach разработала, внедрила и со временем вывела в стандарт отрасли технологию динамического удаления отходов marbastrip® (марбастрип). В 2002 году в технологию были внесены значительные улучшения по удалению кромочных отходов, и она получила обновленное название marbastrip®–s. Впоследствии и в настоящее время технология marbastrip® продолжает совершенствоваться и улучшаться, вбирая в себя весь опыт ее применения как в области плотного, так и гофрированного картонов.
Основной принцип технологии marbastrip®: отходы удаляются сразу после их отделения и прохождения с натягом через отверстия нижней оснастки.

Технология marbastrip®–s обладает следующими преимуществами:

  • надежно функционирует на скоростях до 12 000 циклов в час
  • без применения нижней машинной оснастки гарантированно удаляются как внутренние, так и кромочные отходы; самопроизвольное выламывание отходов отсутствует и не оказывает отрицательного влияния на процесс удаления и получаемую продукцию
  • просто и быстро устанавливается в машину и позиционируется там даже при большом количестве повторных установок
  • не происходит накопления отходов в нижних элементах машинной оснастки – нет нежелательных остановок оборудования
  • комплект оснастки удобен в хранении и транспортировке

Быстрая наладка оснастки и обеспечение надежного удаления отходов на максимально возможных скоростях работы оборудования — еще один шаг на пути увеличения производительности!

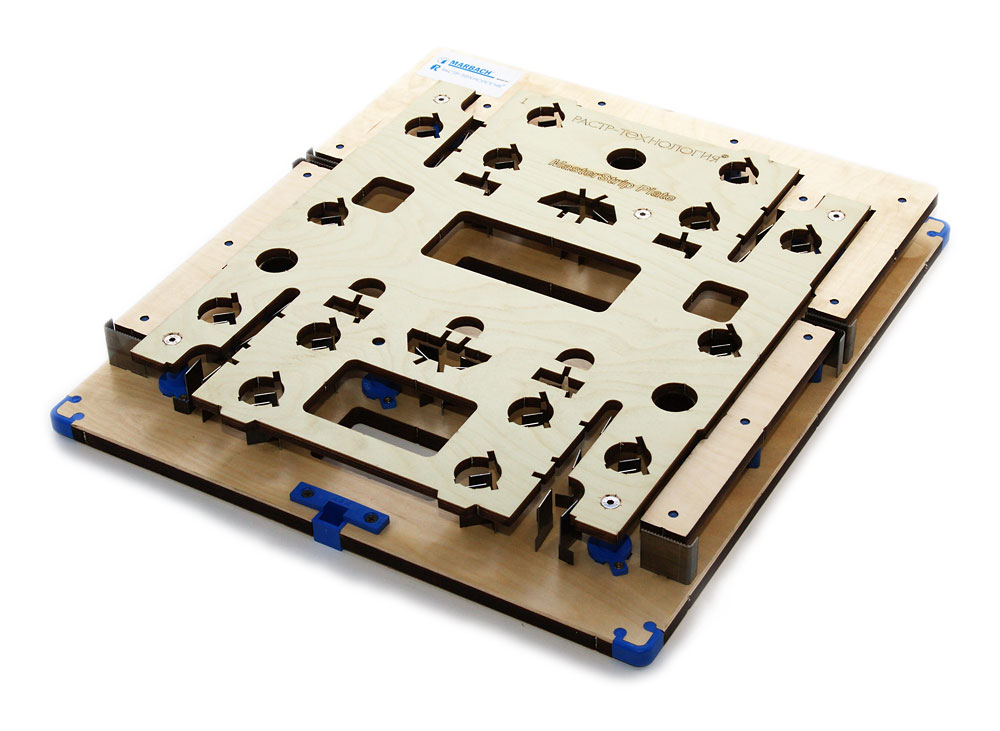

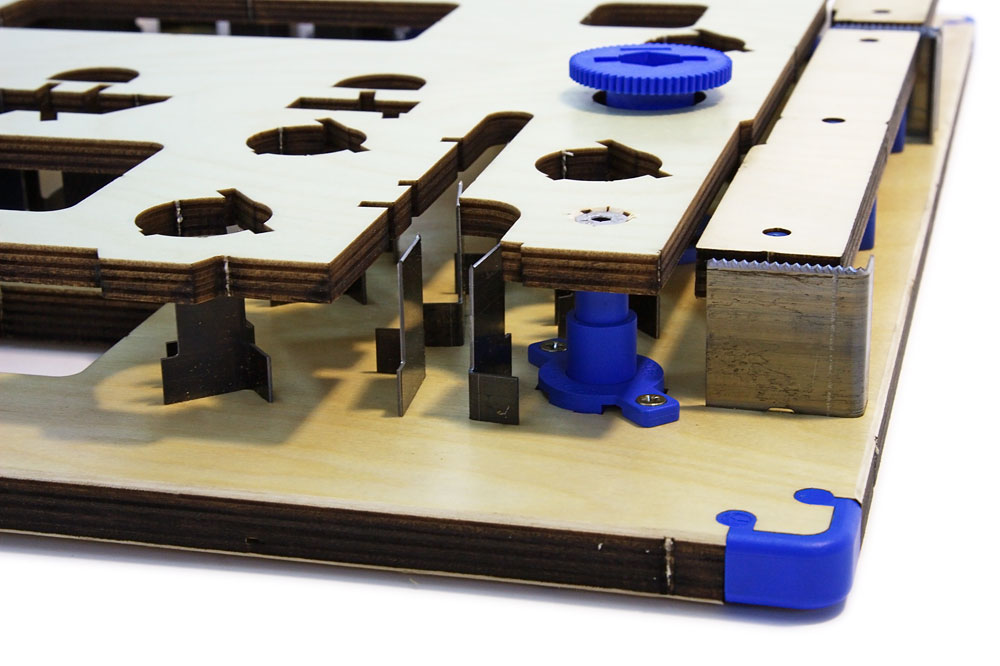

Верхняя оснастка удаления отходов с прижимными пластинами masterstrip-plate

...помогает решить проблему удаления отходов в листе картона в случае их большого количества и площади.

Удаление отходов в листе картона в случае их большого количества представляет собой значительную проблему.

Во избежание остановок оборудования из-за разрывов перемычек между заготовками для фиксации высеченных заготовок обычно используют большое количество поролона на верхней оснастке.

При этом почти полностью оклеенная поролоном поверхность верхней оснастки приводит к повышенной нестабильности и прогибу плиты нижней оснастки в процессе работы. В свою очередь, этот недостаток пытаются устранить использованием дополнительных балок и поперечных элементов жесткости на нижней оснастке.

И вот в 2008 г. компания Marbach разработала новый, более прогрессивный способ: вместо поролона в верхней оснастке там крепятся прижимные пластины. Эта технология, получившая название masterstrip–plate (мастерстрип–плэйт), является очень хорошим и надежным решением проблемы, особенно в случае высечки очень нестабильных листов!

Используя верхнюю оснастку удаления отходов с прижимными пластинами, вы получаете следующие преимущества:

  • надежное удаление отходов

  • более высокая скорость работы вашего штанцевального оборудования

  • отсутствие прогиба плиты нижней оснастки

  • отсутствие проблем в случае значительного коробления высекаемого листа (картон не цепляется за верхнюю оснастку)

С 2009 года наша компания успешно конструирует и производит данную версию оснастки. Наши клиенты по достоинству оценили ее преимущества.Сегодня технология masterstrip–plate доступна как для гофрированного, так и для плотного картона!

Верхняя  оснастка удаления отходов с прижимными пластинами — наилучшее решение для надежного удаления отходов в случае их большого количества в листе!

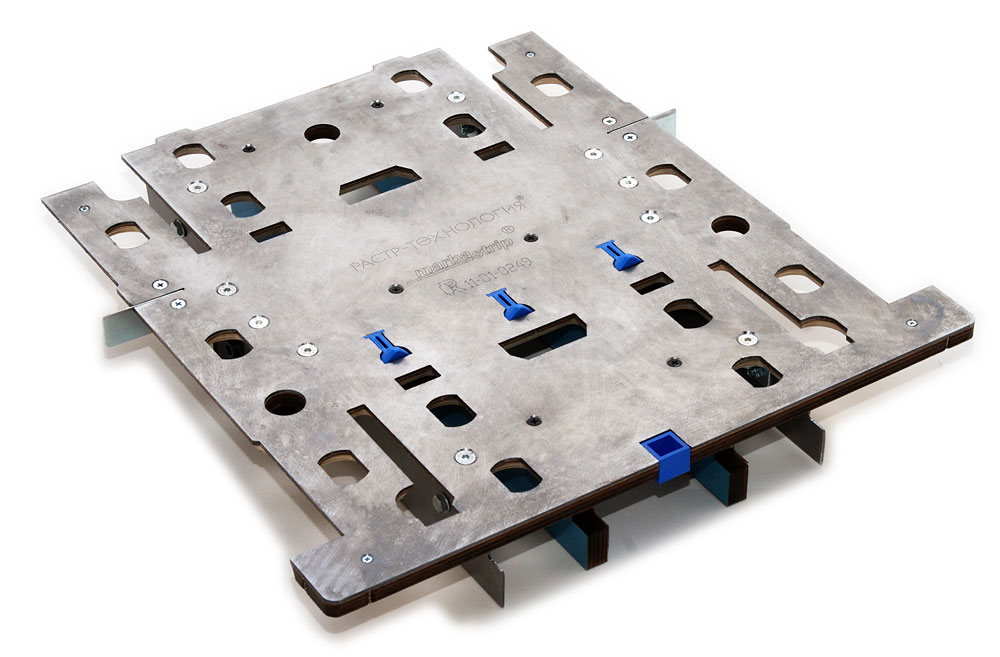

Нижняя оснастка удаления отходов с усиливающей стальной пластиной

…в сочетании с оснасткой masterstrip–plate дает возможность дополнительно улучшить процесс удаления отходов в случае их большого количества / площади. При этом она обладает следующими преимуществами:

  • более прочная конструкция → отсутствие прогиба нижней оснастки → более высокая скорость работы штанцевального оборудования
  • стабильное удаление отходов самых сложных и критических конфигураций и размеров
  • большой срок службы (отсутствие износа кромок)

Нижняя оснастка удаления отходов с усиливающей стальной пластиной — идеальное решение для случаев больших площадей удаляемых отходов и их критических размеров и конфигураций!

Нижняя оснастка удаления с пружинками marbafly

…это еще одна технологическая новинка от Marbach, которая дает дополнительную возможность повысить скорость работы секции удаления отходов.

marbafly (марбафлай) позволяет листу картона практически «пролетать» через машину. Это означает, что после того, как верхняя оснастка протолкнула удаляемые отходы через нижнюю оснастку, и они начали расходиться, пружинки marbafly поднимают лист. Поэтому лист не касается поверхности нижней оснастки, и это обеспечивает реализацию максимально возможной скорости работы штанцевальной машины. Это позволяет в свою очередь уменьшить количество засечек на ножах штанцформы.

Пружинки marbafly были специально разработаны для оснастки удаления отходов с прижимными пластинами masterstripplate. Вместе эти технологии — непобедимая команда!

Используя marbafly, вы получаете следующие преимущества:

  • максимальная скорость работы машины
  • высочайшая плавность и надежность процесса удаления отходов
  • отсутствие остановок машины
  • существенно меньше засечек на внутренних отходах

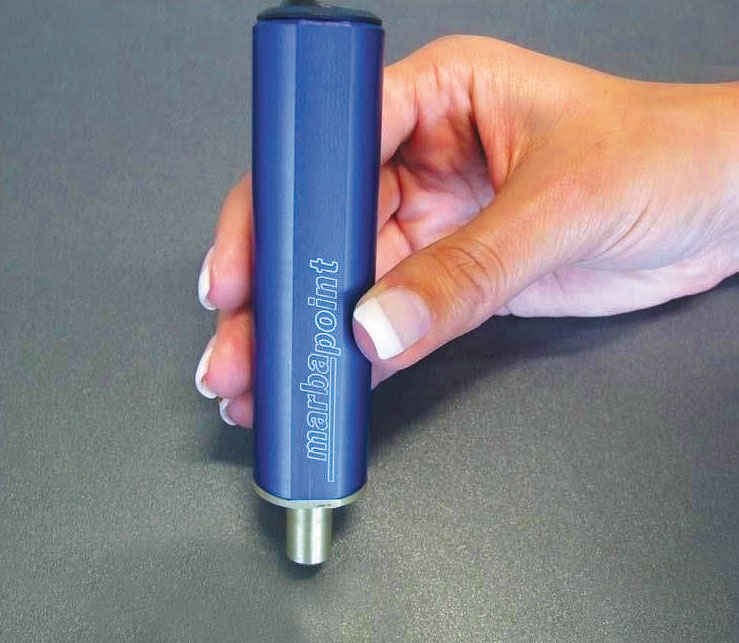

 Лазерный указатель marbapoint

...является наилучшим решением для оптимального удаления отходов с помощью оснастки marbastrip®.

Для оптимального удаления отходов с помощью marbastrip® среди прочих должны быть выполнены два важных условия: нижняя часть оснастки должна быть точно совмещена с тиражным листом, а также верхняя и нижняя части оснастки должны быть точно совмещены друг с другом.

Мы ранее уже позаботились о том, чтобы обеспечить точное совмещение нижней оснастки с тиражным листом. Это делается с помощью лазерных меток, соответствующих линиям высечки на листе и выжигаемых на нижней оснастке.
С появлением лазерного указателя marbapoint (марбапойнт) от Marbach теперь решена и вторая часть задачи — быстро и надежно контролировать точное совмещение нижней и верхней частей оснастки удаления отходов относительно друг друга.

Используя инновационный инструмент marbapoint, вы получаете следующие преимущества:

  • надежное удаление отходов
  • наивысшая функциональность секции удаления отходов вашего пресса
  • максимальная производительность
  • минимальное время наладки
  • оптимальная работа фальцевально-склеивающей линии вследствие отсутствия неудаленных отходов в стопе с высеченными заготовками упаковки

С декабря 2008 г. marbapoint доступен и для оснастки удаления отходов, производимой нашей компанией.

Наши клиенты, испытавшие marbapoint, уже по достоинству оценили преимущества работы с этим инструментом.

Используйте marbapoint, и это позволит вам дополнительно сократить затраты времени при наладке секции удаления отходов!
