Оборудование для изготовления и ремонта плоских штанцевальных форм

 «РАСТР—технология» предлагает набор станков и специального инструмента для создания участка по изготовлению и ремонту плоских штанцевальных форм.

Станок «Арка»

патент 2217298 от 27.11.2003 г.

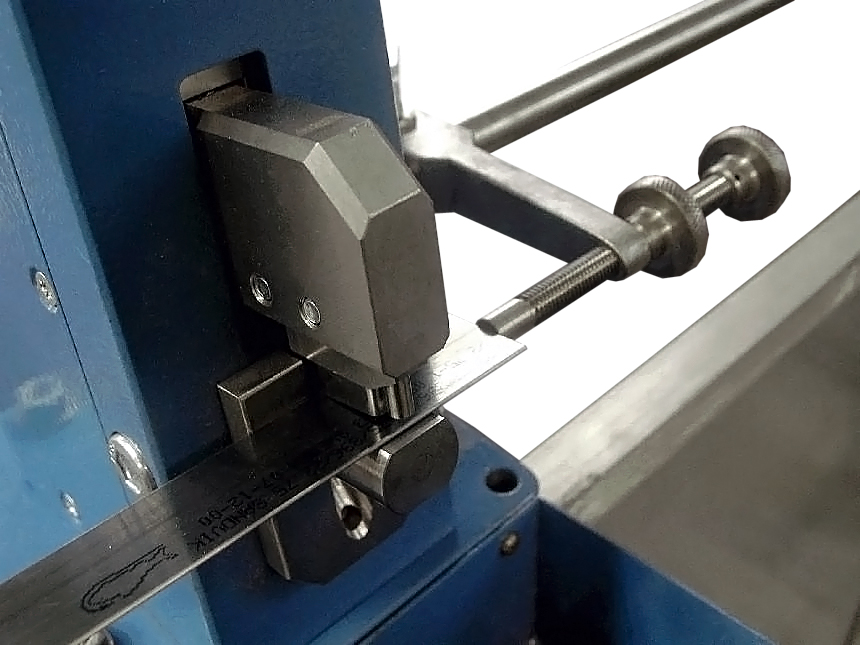

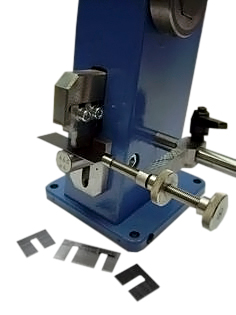

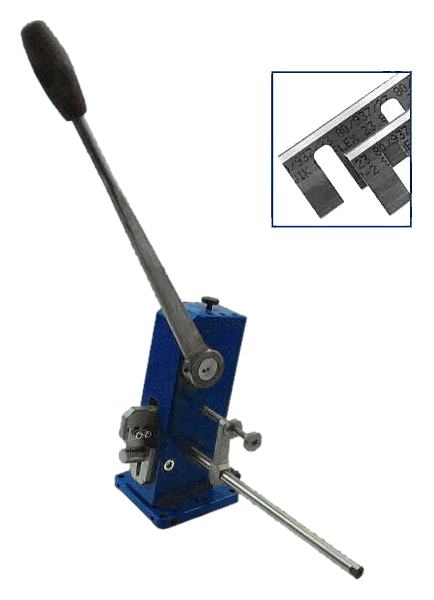

Предназначен для пробивания в линейках арок (мостиков). Станок на выбор комплектуется двумя различными видами режущих комплектов: комплект для пробивания арок шириной 3,5 мм и комплект для пробивания арок шириной 6,5 мм.

Технические характеристики:

Размеры обрабатываемых линеек:
     толщина, pt: 1,5 — 3,0
     высота, мм: до 23,8
Усилие на рукоятке при вырубке арки 6 х 18,5 в ноже толщиной: 3 pt, кгс 20 max
Ход ползуна, мм: 2—10
Размеры вырубаемых арок:
     ширина, мм: 3; 6
     длина, мм: 18,5 max
Положение рукоятки: регулируемое
Возврат в исходное положение: автоматический
Боковой упор: регулируемый
Габаритные размеры (без ручки)
     (ДхШхВ),мм: 390x160x260
     Масса, кг: 14,5

Примечание: Предусмотрены отверстия для крепления лотка для сбора отходов.

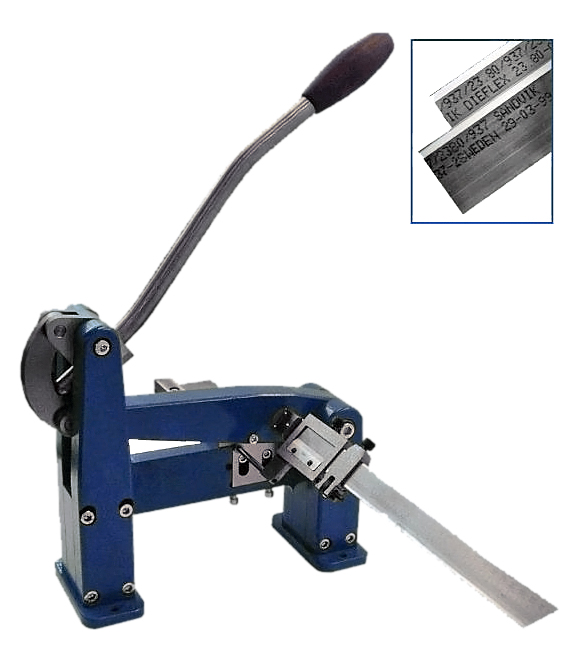

Станок «Ножницы»

патент 2213648 от 10.10.2003 г.

Предназначен для прямого реза линеек. Станок оснащается упором и измерительной линейкой.

Технические характеристики:

Размеры отрезаемых линеек:
     толщина, pt: 1,5 — 3,0
     высота, мм: до 23,8
Усилие на рукоятке при резке ножей толщиной 3 pt, кгс: 20 max
Ход ползуна, мм: 2—10
Возврат в исходное положение: автоматический
Боковой упор с линейкой: регулируемый от 0 до 500 мм
Точность установки упора линейки, мм: 0,1
Габаритные размеры (без ручки)
     (ДхШхВ), мм: 300х855х580
     Масса, кг: 17,5

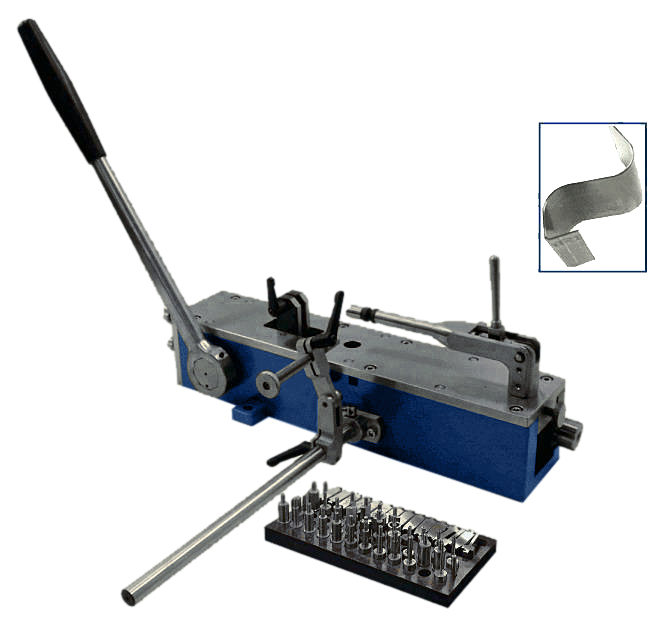

Станок «Гибочный»

патент 2212967 от 27.09.2003 г.

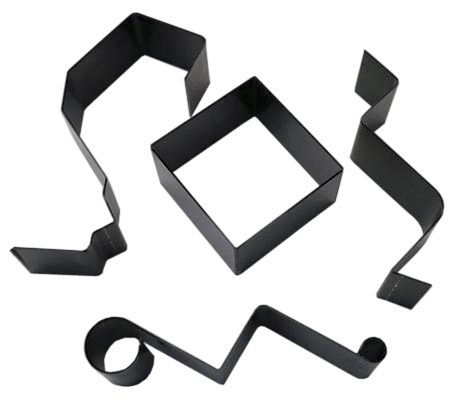

Предназначен для гибки различных фигурных контуров из 2-х и 3-х пунктовых линеек высотой 23,8 мм. Со станком на выбор из предлагаемого списка, поставляется 3 комплекта гибочной оснастки (6 шт), остальные — под заказ. С помощью различных комбинаций оснастки можно выполнять изгиб линеек с различными углами и радиусами.

Технические характеристики:

Размеры изгибаемой режущей линейки:
     толщина, pt: 1,5 — 3,0
     высота, мм: до 23,8
Усилие на рукоятке при гибке ножей толщиной 3 pt, кгс: 20 max
Ход ползуна, мм: 0 — 20
Упор матрицы: регулируемый
Положение рукоятки: регулируемое
Возврат в исходное положение: автоматический
Боковой упор: регулируемый
Габаритные размеры (без ручки):
     (ДхШхВ), мм: 536x600x170
     Масса, кг: 23,2

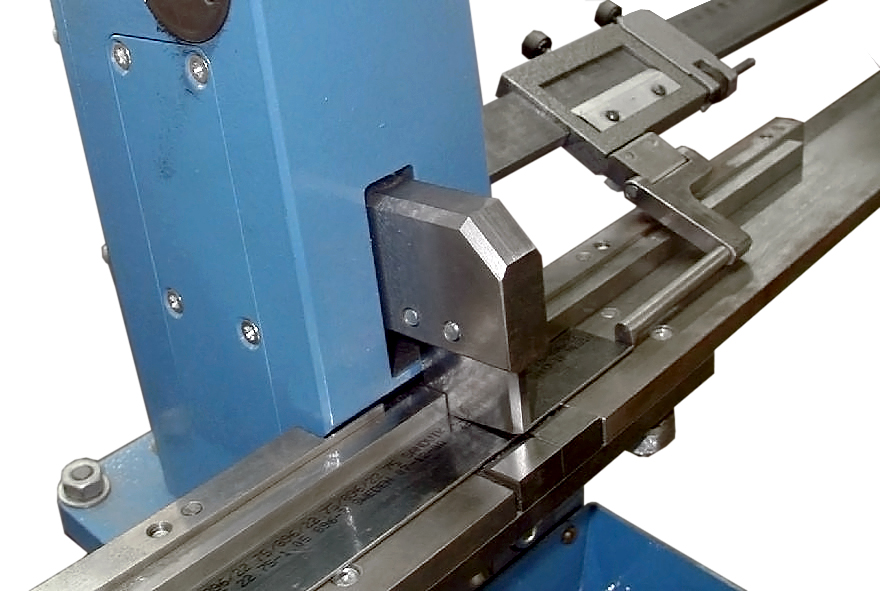

Станок «Ус»

патент 2217270 от 27.11.2003 г.

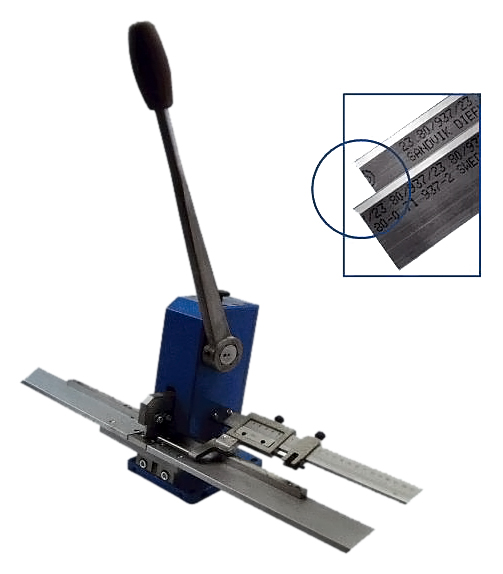

Предназначен для реза и одновременного формирования на крае режущей линейки усика, который необходим при стыковке линеек под углом. Станок комплектуется режущим комплектом для формирования усика на линейках со стандартной или фасетной заточкой (по выбору).

Технические характеристики:

Размеры отрезаемой с «усом» режущей линейки:
     толщина, pt: 1,5 — 3,0
     высота, мм: до 23,8
Усилие на рукоятке при резке ножей толщиной 3 pt, кгс: 20 max
Ход ползуна, мм: 2—10
Положение рукоятки: регулироемое
Возврат в исходное положение: автоматический
Боковой упор с линейкой: регулируемый от 0 до 500 мм
Точность установки упора линейки, мм: 0,1
Габаритные размеры (без ручки):
     (ДхШхВ), мм: 1065x170x260
     Масса, кг: 21,0

Примечание: Предусмотрены отверстия для крепления лотка для сбора отходов.

Устройства для извлечения линеек из штампа.

Устройства подразделяются на два вида: экстрактор и клещи.

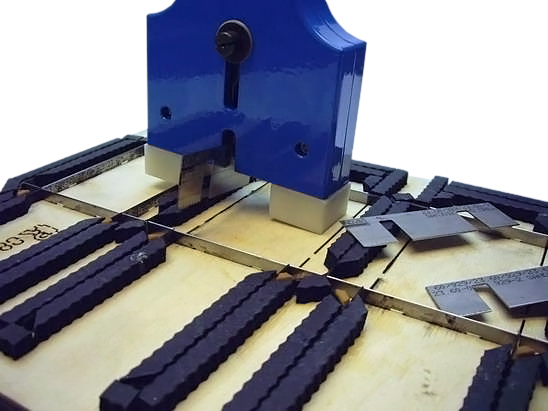

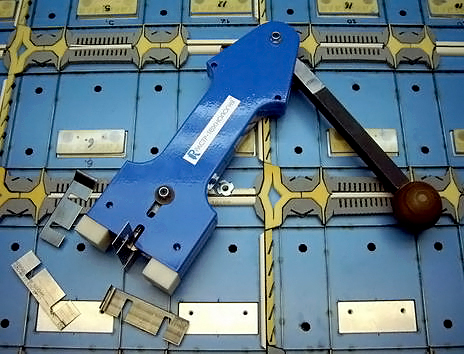

Экстрактор — специальное устройство предназначенное для облегчения удаления линеек из штампа. На выбор предлагаются экстракторы, как собственного производства, так и зарубежные аналоги.

Экстрактор производства ООО «РАСТРтехнология» (успешно применяется в ремонтном цехе на собственном производстве).

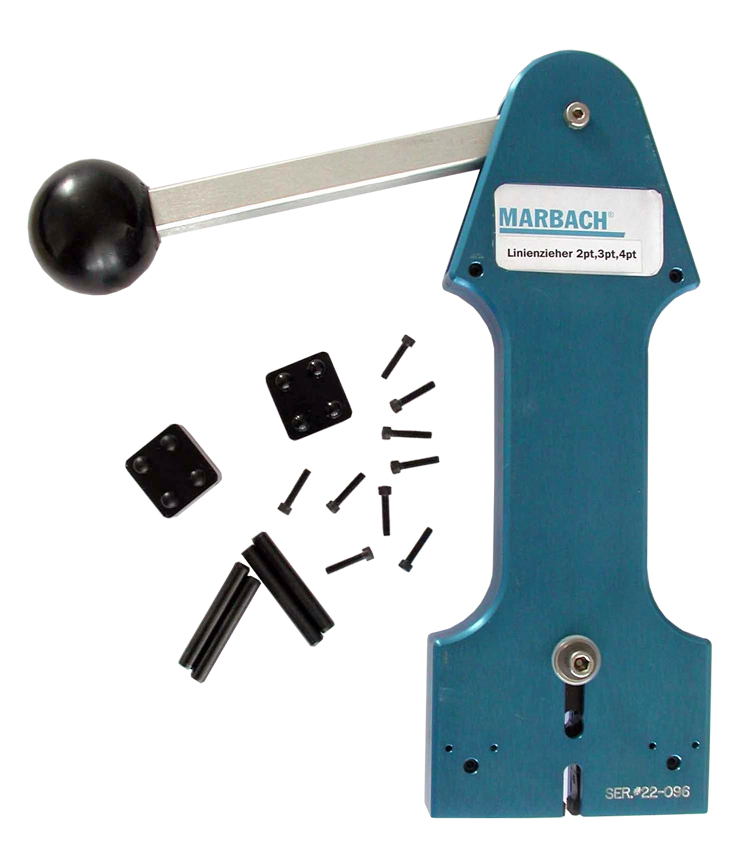

Экстрактор—2000 производства Германия (для линеек толщиной до 1,42 мм и высотой до 30 мм) Комплектность: экстрактор, набор винтов и шайб, пластиковые ножки, стальные ножки, ключ для винтов.

Клещи

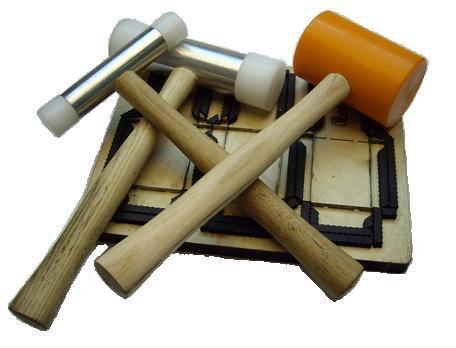

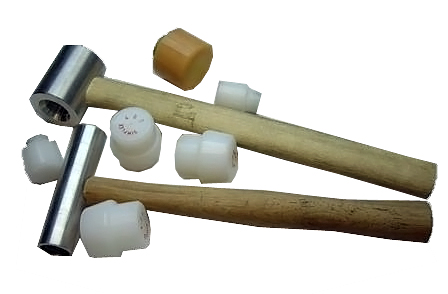

Молотки со сменными бойками (насадками)

Предлагаем молотки в сборе и насадки к ним.

  • Молотки со сменными насадками (диаметры 30 мм и 50 мм)
  • Полиуретановые молотки Hammer (диаметр 70 мм, 80 мм)
  • Насадки (бойки) из полиуретана и суперпласта (Simplex)

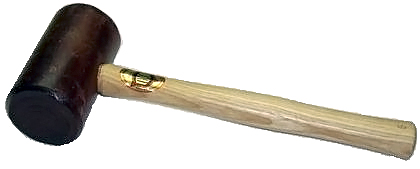

  • Молотки из буйволиной кожи (диаметр 50 мм, 60 мм и 80 мм)

Оснастка для станков

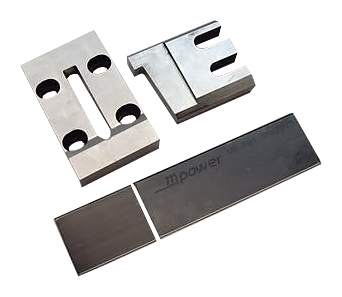

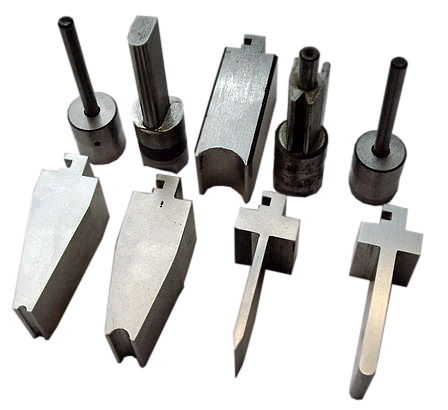

Изготавливаем различную вырубную и гибочную оснастку, как для ручных станков «Ус», «Арка», «Ножницы», «Станок Гибочный», так и для автоматических машин, таких как HUGO.

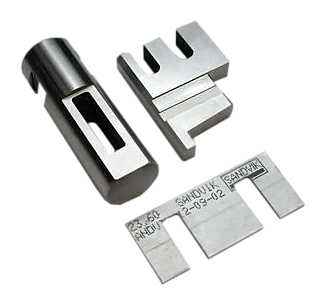

Оснастка для станка «Арка»

Оснастка для станка «Ус»
